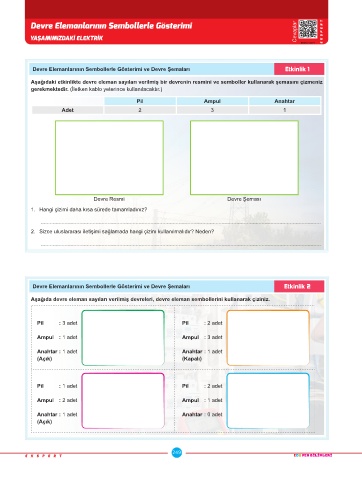

Page 249 - Ekspert EDU Fen Bilimleri 5. Sınıf

Devre Elemanlarının Sembollerle Gösterimi E K S P E R T

YAŞAMIMIZDAKİ ELEKTRİK Cevaplar

Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Etkinlik 1
Aşağıdaki etkinlikte devre eleman sayıları verilmiş bir devrenin resmini ve semboller kullanarak şemasını çizmeniz
gerekmektedir. (İletken kablo yeterince kullanılacaktır.)
Pil Ampul Anahtar
Adet 2 3 1

Devre Resmi Devre Şeması
1. Hangi çizimi daha kısa sürede tamamladınız?

2. Sizce uluslararası iletişimi sağlamada hangi çizim kullanılmalıdır? Neden?

Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Etkinlik 2

Aşağıda devre eleman sayıları verilmiş devreleri, devre eleman sembollerini kullanarak çiziniz.

P l : 3 adet P l : 2 adet

Ampul : 1 adet Ampul : 3 adet

Anahtar : 1 adet Anahtar : 1 adet
(Açık) (Kapalı)

P l : 1 adet P l : 2 adet

Ampul : 2 adet Ampul : 1 adet

Anahtar : 1 adet Anahtar : 0 adet
(Açık)

249
