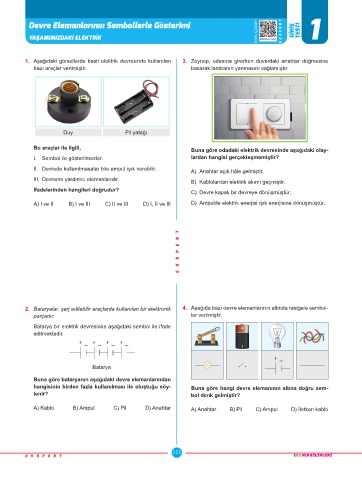

Page 253 - Ekspert EDU Fen Bilimleri 5. Sınıf

Devre Elemanlarının Sembollerle Gösterimi E K S P E R T GİRİŞ

YAŞAMIMIZDAKİ ELEKTRİK EDU5-F-050 TESTİ 1

1. Aşağıdaki görsellerde basit elektrik devresinde kullanılan 3. Zeynep, odasına girerken duvardaki anahtar düğmesine
bazı araçlar verilmiştir. basarak lambanın yanmasını sağlamıştır.

Duy Pil yatağı

Bu araçlar ile ilgili, Buna göre odadaki elektrik devresinde aşağıdaki olay-
I. Sembol ile gösterilmezler. lardan hangisi gerçekleşmemiştir?

II. Devrede kullanılmasalar bile ampul ışık verebilir. A) Anahtar açık hâle gelmiştir.
III. Devrenin yardımcı elemanlarıdır. B) Kablolardan elektrik akımı geçmiştir.
ifadelerinden hangileri doğrudur? C) Devre kapalı bir devreye dönüşmüştür.

A) I ve II B) I ve III C) II ve III D) I, II ve III D) Ampulde elektrik enerjisi ışık enerjisine dönüşmüştür.

E K S P E R T

2. Bataryalar, şarj edilebilir araçlarda kullanılan bir elektronik 4. Aşağıda bazı devre elemanlarının altında rastgele sembol-
parçadır. ler verilmiştir.
Batarya bir elektrik devresinde aşağıdaki sembol ile ifade
edilmektedir.
+ – + – + – + –

+ –
Batarya

Buna göre bataryanın aşağıdaki devre elemanlarından
hangisinin birden fazla kullanılması ile oluştuğu söy- Buna göre hangi devre elemanının altına doğru sem-
lenir? bol denk gelmiştir?

A) Kablo B) Ampul C) Pil D) Anahtar A) Anahtar B) Pil C) Ampul D) İletken kablo

253
