E K S P E R T Cevaplar Devre Elemanlarının Sembollerle Gösterimi

YAŞAMIMIZDAKİ ELEKTRİK

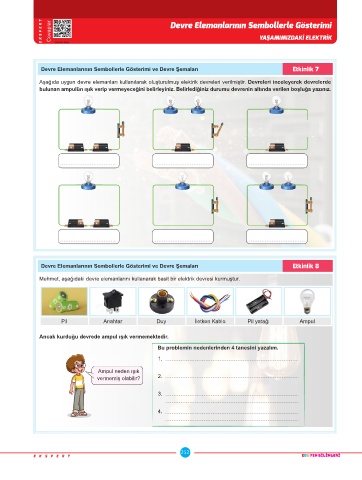

Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Etkinlik 7
Aşağıda uygun devre elemanları kullanılarak oluşturulmuş elektrik devreleri verilmiştir. Devreleri inceleyerek devrelerde
bulunan ampulün ışık verip vermeyeceğini belirleyiniz. Belirlediğiniz durumu devrenin altında verilen boşluğa yazınız.

Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Etkinlik 8

Mehmet, aşağıdaki devre elemanlarını kullanarak basit bir elektrik devresi kurmuştur.

Pil Anahtar Duy İletken Kablo Pil yatağı Ampul

Ancak kurduğu devrede ampul ışık vermemektedir.
Bu problem n nedenler nden 4 tanes n yazalım.

1.
Ampul neden ışık
vermem ş olab l r? 2.

3.

4.
