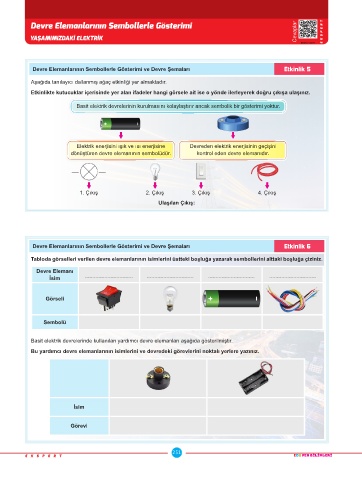

Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Etkinlik 5
Aşağıda tanılayıcı dallanmış ağaç etkinliği yer almaktadır.

Etkinlikte kutucuklar içerisinde yer alan ifadeler hangi görsele ait ise o yönde ilerleyerek doğru çıkışa ulaşınız.

Bas t elektr k devreler n n kurulmasını kolaylaştırır ancak sembol k b r göster m yoktur.

Elektr k enerj s n ışık ve ısı enerj s ne Devreden elektr k enerj s n n geç ş n
dönüştüren devre elemanının sembolüdür. kontrol eden devre elemanıdır.

1. Çıkış 2. Çıkış 3. Çıkış 4. Çıkış
Ulaşılan Çıkış:

Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Etkinlik 6

Tabloda görselleri verilen devre elemanlarının isimlerini üstteki boşluğa yazarak sembollerini alttaki boşluğa çiziniz.
Devre Elemanı
İsim

Görseli

Sembolü

Basit elektrik devrelerinde kullanılan yardımcı devre elemanları aşağıda gösterilmiştir.
Bu yardımcı devre elemanlarının isimlerini ve devredeki görevlerini noktalı yerlere yazınız.

İsim

Görevi
