E K S P E R T Devre Elemanlarının Sembollerle Gösterimi

YAŞAMIMIZDAKİ ELEKTRİK

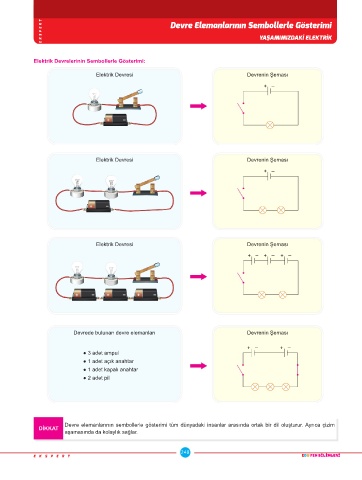

Elektrik Devrelerinin Sembollerle Gösterimi:

Elektr k Devres Devren n Şeması
+ –

Elektr k Devres Devren n Şeması
+ –

Elektr k Devres Devren n Şeması
+ – + – + –

Devrede bulunan devre elemanları Devren n Şeması

+ – + –
● 3 adet ampul
● 1 adet açık anahtar
● 1 adet kapalı anahtar
● 2 adet p l

Devre elemanlarının sembollerle gösterimi tüm dünyadaki insanlar arasında ortak bir dil oluşturur. Ayrıca çizim
DİKKAT
aşamasında da kolaylık sağlar.
