Devre Elemanlarının Sembollerle Gösterimi 1

YAŞAMIMIZDAKİ ELEKTRİK E K S P E R T BÖLÜM

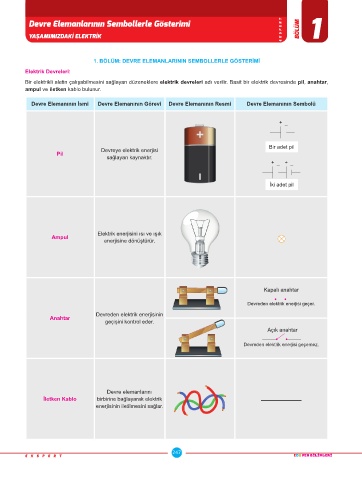

1. BÖLÜM: DEVRE ELEMANLARININ SEMBOLLERLE GÖSTERİMİ
Elektrik Devreleri:
Bir elektrikli aletin çalışabilmesini sağlayan düzeneklere elektrik devreleri adı verilir. Basit bir elektrik devresinde pil, anahtar,
ampul ve iletken kablo bulunur.

Devre Elemanının İsmi Devre Elemanının Görevi Devre Elemanının Resmi Devre Elemanının Sembolü

+ –

B r adet p l
Bir adet pil
Devreye elektrik enerjisi
Pil
sağlayan kaynaktır.
+ + – – + + – –

İki adet pil
İk adet p l
İk adet p l

Elektrik enerjisini ısı ve ışık
Ampul
enerjisine dönüştürür.

Kapalı anahtar

Devreden elektr k enerj s geçer.
Devreden elektrik enerjisinin
Anahtar
geçişini kontrol eder.
Açık anahtar

Devreden elektr k enerj s geçemez.

Devre elemanlarını
İletken Kablo birbirine bağlayarak elektrik
enerjisinin iletilmesini sağlar.
