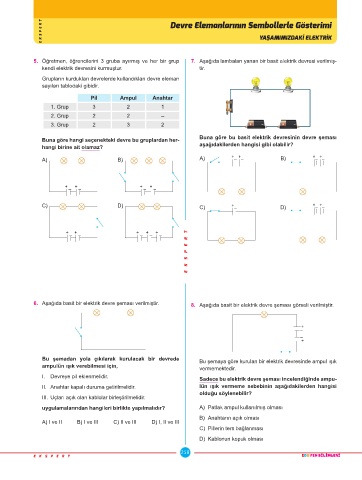

E K S P E R T Devre Elemanlarının Sembollerle Gösterimi

YAŞAMIMIZDAKİ ELEKTRİK

5. Öğretmen, öğrencilerini 3 gruba ayırmış ve her bir grup 7. Aşağıda lambaları yanan bir basit elektrik devresi verilmiş-
kendi elektrik devresini kurmuştur. tir.
Grupların kurdukları devrelerde kullandıkları devre eleman
sayıları tablodaki gibidir.

Pil Ampul Anahtar
1. Grup 3 2 1
2. Grup 2 2 –
3. Grup 2 3 2

Buna göre hangi seçenekteki devre bu gruplardan her- Buna göre bu basit elektrik devresinin devre şeması
hangi birine ait olamaz? aşağıdakilerden hangisi gibi olabilir?

A) B) A) + + – – B) + + – –

+ – + – + – + –

C) D) C) + – D) + + – –

+ – + – + – + – + –
E K S P E R T

6. Aşağıda basit bir elektrik devre şeması verilmiştir. 8. Aşağıda basit bir elektrik devre şeması görseli verilmiştir.

+
–
–
+

Bu şemadan yola çıkılarak kurulacak bir devrede Bu şemaya göre kurulan bir elektrik devresinde ampul ışık
ampulün ışık verebilmesi için, vermemektedir.
I. Devreye pil eklenmelidir. Sadece bu elektrik devre şeması incelendiğinde ampu-

II. Anahtar kapalı duruma getirilmelidir. lün ışık vermeme sebebinin aşağıdakilerden hangisi
olduğu söylenebilir?
III. Uçları açık olan kablolar birleştirilmelidir.
uygulamalarından hangileri birlikte yapılmalıdır? A) Patlak ampul kullanılmış olması
B) Anahtarın açık olması
A) I ve II B) I ve III C) II ve III D) I, II ve III
C) Pillerin ters bağlanması

D) Kablonun kopuk olması
