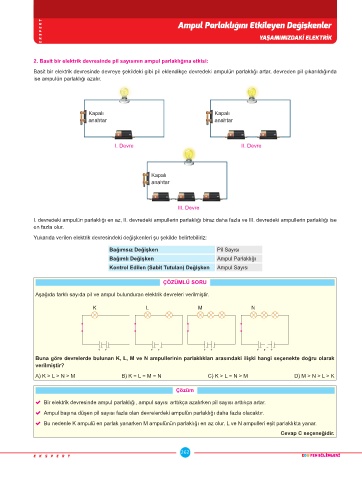

E K S P E R T Ampul Parlaklığını Etkileyen Değişkenler

YAŞAMIMIZDAKİ ELEKTRİK

2. Basit bir elektrik devresinde pil sayısının ampul parlaklığına etkisi:
Basit bir elektrik devresinde devreye şekildeki gibi pil eklendikçe devredeki ampulün parlaklığı artar, devreden pil çıkarıldığında
ise ampulün parlaklığı azalır.

Kapalı Kapalı
anahtar anahtar

I. Devre II. Devre

Kapalı
anahtar

III. Devre

I. devredeki ampulün parlaklığı en az, II. devredeki ampullerin parlaklığı biraz daha fazla ve III. devredeki ampullerin parlaklığı ise
en fazla olur.
Yukarıda verilen elektrik devresindeki değişkenleri şu şekilde belirtebiliriz:

Bağımsız Değişken Pil Sayısı
Bağımlı Değişken Ampul Parlaklığı
Kontrol Edilen (Sabit Tutulan) Değişken Ampul Sayısı
ÇÖZÜMLÜ SORU

Aşağıda farklı sayıda pil ve ampul bulunduran elektrik devreleri verilmiştir.

K L M N

– – – – – – – – –
+ + + + + + + + +
Buna göre devrelerde bulunan K, L, M ve N ampullerinin parlaklıkları arasındaki ilişki hangi seçenekte doğru olarak
verilmiştir?
A) K > L > N > M B) K = L = M = N C) K > L = N > M D) M > N > L > K

Çözüm

( Bir elektrik devresinde ampul parlaklığı, ampul sayısı arttıkça azalırken pil sayısı arttıkça artar.
( Ampul başına düşen pil sayısı fazla olan devrelerdeki ampulün parlaklığı daha fazla olacaktır.
( Bu nedenle K ampulü en parlak yanarken M ampulünün parlaklığı en az olur. L ve N ampulleri eşit parlaklıkta yanar.
Cevap C seçeneğidir.
