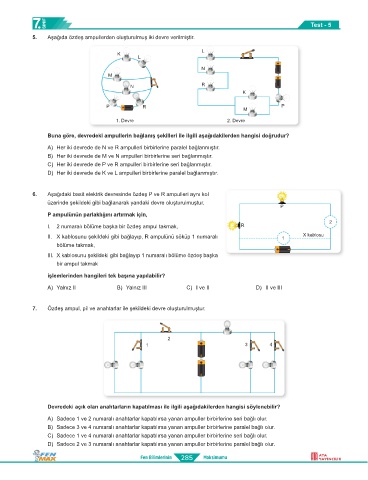

7 SINIF Test - 5

5. Aşağıda özdeş ampullerden oluşturulmuş iki devre verilmiştir.

K L
L

N
M
N R
K

P R M P

1. Devre 2. Devre

Buna göre, devredeki ampullerin bağlanış şekilleri ile ilgili aşağıdakilerden hangisi doğrudur?

A) Her iki devrede de N ve R ampulleri birbirlerine paralel bağlanmıştır.
B) Her iki devrede de M ve N ampulleri birbirlerine seri bağlanmıştır.
C) Her iki devrede de P ve R ampulleri birbirlerine seri bağlanmıştır.
D) Her iki devrede de K ve L ampulleri birbirlerine paralel bağlanmıştır.

6. Aşağıdaki basit elektrik devresinde özdeş P ve R ampulleri aynı kol
üzerinde şekildeki gibi bağlanarak yandaki devre oluşturulmuştur.
P
P ampulünün parlaklığını artırmak için,
2
I. 2 numaralı bölüme başka bir özdeş ampul takmak, R
II. X kablosunu şekildeki gibi bağlayıp, R ampulünü söküp 1 numaralı 1 X kablosu
bölüme takmak,
III. X kablosunu şekildeki gibi bağlayıp 1 numaralı bölüme özdeş başka
bir ampul takmak
işlemlerinden hangileri tek başına yapılabilir?

A) Yalnız II B) Yalnız III C) I ve II D) II ve III

7. Özdeş ampul, pil ve anahtarlar ile şekildeki devre oluşturulmuştur.

2
1 3 4

Devredeki açık olan anahtarların kapatılması ile ilgili aşağıdakilerden hangisi söylenebilir?

A) Sadece 1 ve 2 numaralı anahtarlar kapatılırsa yanan ampuller birbirlerine seri bağlı olur.
B) Sadece 3 ve 4 numaralı anahtarlar kapatılırsa yanan ampuller birbirlerine paralel bağlı olur.
C) Sadece 1 ve 4 numaralı anahtarlar kapatılırsa yanan ampuller birbirlerine seri bağlı olur.
D) Sadece 2 ve 3 numaralı anahtarlar kapatılırsa yanan ampuller birbirlerine paralel bağlı olur.
