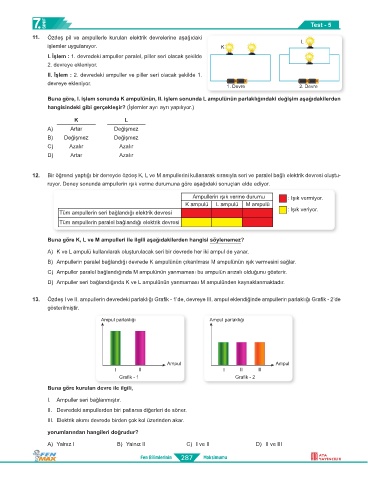

Page 288 - 7. Sınıf Fen Max Soru Bankası
P. 288
7 SINIF Test - 5
11. Özdeş pil ve ampullerle kurulan elektrik devrelerine aşağıdaki L
işlemler uygulanıyor. K
I. İşlem : 1. devredeki ampuller paralel, piller seri olacak şekilde
2. devreye ekleniyor.
II. İşlem : 2. devredeki ampuller ve piller seri olacak şekilde 1.
devreye ekleniyor.
1. Devre 2. Devre
Buna göre, I. işlem sonunda K ampulünün, II. işlem sonunda L ampulünün parlaklığındaki değişim aşağıdakilerden
hangisindeki gibi gerçekleşir? (İşlemler ayrı ayrı yapılıyor.)
K L
A) Artar Değişmez
B) Değişmez Değişmez
C) Azalır Azalır
D) Artar Azalır
12. Bir öğrenci yaptığı bir deneyde özdeş K, L ve M ampullerini kullanarak sırasıyla seri ve paralel bağlı elektrik devresi oluştu-
ruyor. Deney sonunda ampullerin ışık verme durumuna göre aşağıdaki sonuçları elde ediyor.
Ampullerin ışık verme durumu : Işık vermiyor.
K ampulü L ampulü M ampulü
Tüm ampullerin seri bağlandığı elektrik devresi : Işık veriyor.
Tüm ampullerin paralel bağlandığı elektrik devresi
Buna göre K, L ve M ampulleri ile ilgili aşağıdakilerden hangisi söylenemez?
A) K ve L ampulü kullanılarak oluşturulacak seri bir devrede her iki ampul de yanar.
B) Ampullerin paralel bağlandığı devrede K ampulünün çıkarılması M ampulünün ışık vermesini sağlar.
C) Ampuller paralel bağlandığında M ampulünün yanmaması bu ampulün arızalı olduğunu gösterir.
D) Ampuller seri bağlandığında K ve L ampulünün yanmaması M ampulünden kaynaklanmaktadır.
13. Özdeş I ve II. ampullerin devredeki parlaklığı Grafik - 1’de, devreye III. ampul eklendiğinde ampullerin parlaklığı Grafik - 2’de
gösterilmiştir.
Ampul parlaklığıAmpul parlaklığı Ampul parlaklığıAmpul parlaklığı
AmpulAmpul AmpulAmpul
I I II II I I II II III III
Grafik - 1Grafik - 1 Grafik - 2Grafik - 2
Buna göre kurulan devre ile ilgili,
I. Ampuller seri bağlanmıştır.
II. Devredeki ampullerden biri patlarsa diğerleri de söner.
III. Elektrik akımı devrede birden çok kol üzerinden akar.
yorumlarından hangileri doğrudur?
A) Yalnız I B) Yalnız II C) I ve II D) II ve III
