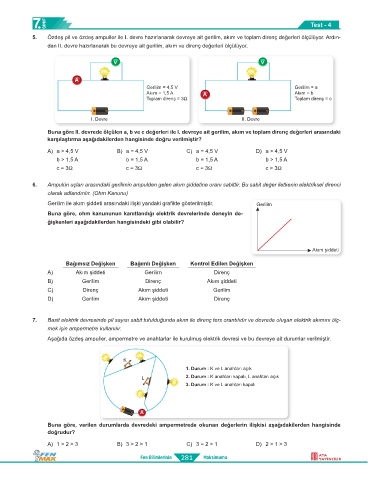

Page 282 - 7. Sınıf Fen Max Soru Bankası

7 SINIF Test - 4

5. Özdeş pil ve özdeş ampuller ile I. devre hazırlanarak devreye ait gerilim, akım ve toplam direnç değerleri ölçülüyor. Ardın-
dan II. devre hazırlanarak bu devreye ait gerilim, akım ve direnç değerleri ölçülüyor.

VV VV

AA
Gerilim = 4,5 VGerilim = 4,5 V Gerilim = aGerilim = a
Akım = 1,5 AAkım = 1,5 A AA Akım = bAkım = b
Toplam direnç = 3ΩToplam direnç = 3Ω Toplam direnç = cToplam direnç = c

I. DevreI. Devre II. DevreII. Devre
Buna göre II. devrede ölçülen a, b ve c değerleri ile I. devreye ait gerilim, akım ve toplam direnç değerleri arasındaki
karşılaştırma aşağıdakilerden hangisinde doğru verilmiştir?
A) a > 4,5 V B) a = 4,5 V C) a = 4,5 V D) a > 4,5 V
b > 1,5 A b = 1,5 A b = 1,5 A b > 1,5 A
c = 3Ω c = 3Ω c = 3Ω c > 3Ω

6. Ampulün uçları arasındaki gerilimin ampulden gelen akım şiddetine oranı sabittir. Bu sabit değer iletkenin elektriksel direnci
olarak adlandırılır. (Ohm Kanunu)
Gerilim ile akım şiddeti arasındaki ilişki yandaki grafikte gösterilmiştir. Gerilim
Buna göre, ohm kanununun kanıtlandığı elektrik devrelerinde deneyin de-
ğişkenleri aşağıdakilerden hangisindeki gibi olabilir?

Akım şiddeti

Bağımsız Değişken Bağımlı Değişken Kontrol Edilen Değişken
A) Akım şiddeti Gerilim Direnç
B) Gerilim Direnç Akım şiddeti
C) Direnç Akım şiddeti Gerilim
D) Gerilim Akım şiddeti Direnç

7. Basit elektrik devresinde pil sayısı sabit tutulduğunda akım ile direnç ters orantılıdır ve devrede oluşan elektrik akımını ölç-
mek için ampermetre kullanılır.
Aşağıda özdeş ampuller, ampermetre ve anahtarlar ile kurulmuş elektrik devresi ve bu devreye ait durumlar verilmiştir.

K
1. Durum : K ve L anahtarı açık
L 2. Durum : K anahtarı kapalı, L anahtarı açık
3. Durum : K ve L anahtarı kapalı

A

Buna göre, verilen durumlarda devredeki ampermetrede okunan değerlerin ilişkisi aşağıdakilerden hangisinde
doğrudur?

A) 1 > 2 > 3 B) 3 > 2 > 1 C) 3 = 2 > 1 D) 2 > 1 > 3

Fen Bilimlerinin 281 Maksimumu
