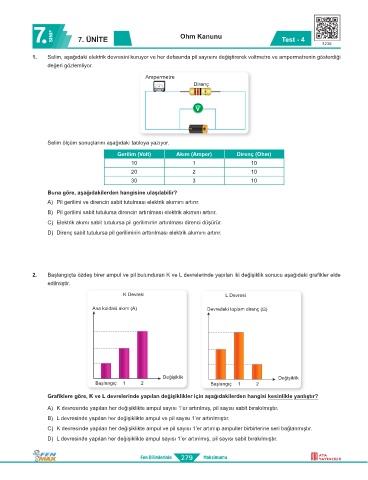

Page 280 - 7. Sınıf Fen Max Soru Bankası

7 SINIF Ohm Kanunu

7. ÜNİTE
Test - 4
5238
1. Selim, aşağıdaki elektrik devresini kuruyor ve her defasında pil sayısını değiştirerek voltmetre ve ampermetrenin gösterdiği
değeri gözlemliyor.
Ampermetre
Direnç

V

Pil
Selim ölçüm sonuçlarını aşağıdaki tabloya yazıyor.
Gerilim (Volt) Akım (Amper) Direnç (Ohm)
10 1 10
20 2 10
30 3 10
Buna göre, aşağıdakilerden hangisine ulaşılabilir?
A) Pil gerilimi ve direncin sabit tutulması elektrik akımını artırır.
B) Pil gerilimi sabit tutulursa direncin artırılması elektrik akımını artırır.
C) Elektrik akımı sabit tutulursa pil geriliminin artırılması direnci düşürür.
D) Direnç sabit tutulursa pil geriliminin arttırılması elektrik akımını artırır.

2. Başlangıçta özdeş birer ampul ve pil bulunduran K ve L devrelerinde yapılan iki değişiklik sonucu aşağıdaki grafikler elde
edilmiştir.

K Devresi L Devresi
K Devresi
L Devresi
Ana koldaki akım (A) Devredeki toplam direnç (Ω)
Devredeki toplam direnç (Ω)
Ana koldaki akım (A)

Değişiklik Değişiklik
Değişiklik
Değişiklik
Başlangıç 1 1 2 2 Başlangıç 1 1 2 2
Başlangıç
Başlangıç
Grafiklere göre, K ve L devrelerinde yapılan değişiklikler için aşağıdakilerden hangisi kesinlikle yanlıştır?
A) K devresinde yapılan her değişiklikte ampul sayısı 1’er artırılmış, pil sayısı sabit bırakılmıştır.
B) L devresinde yapılan her değişiklikte ampul ve pil sayısı 1’er artırılmıştır.
C) K devresinde yapılan her değişiklikte ampul ve pil sayısı 1’er artırılıp ampuller birbirlerine seri bağlanmıştır.
D) L devresinde yapılan her değişiklikte ampul sayısı 1’er artırılmış, pil sayısı sabit bırakılmıştır.
