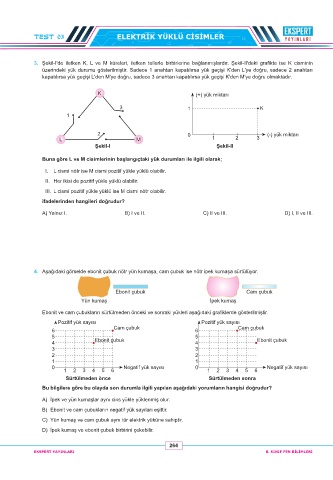

Page 264 - 8. SINIF FEN BİLİMLERİ

TEST 03 ELEKTRİK YÜKLÜ CİSİMLER

3. Şekil-I'de iletken K, L ve M küreleri, iletken tellerle birbirlerine bağlanmışlardır. Şekil-II'deki grafikte ise K cisminin
üzerindeki yük durumu gösterilmiştir. Sadece 1 anahtarı kapatılırsa yük geçişi K'den L'ye doğru, sadece 2 anahtarı
kapatılırsa yük geçişi L'den M'ye doğru, sadece 3 anahtarı kapatılırsa yük geçişi K'den M'ye doğru olmaktadır.

K (+) yük miktarı

3 1 K
1

2 0 (-) yük miktarı
L M 1 2 3
Şekil-I Şekil-II

Buna göre L ve M cisimlerinin başlangıçtaki yük durumları ile ilgili olarak;
I. L cismi nötr ise M cismi pozitif yükle yüklü olabilir.

II. Her ikisi de pozitif yükle yüklü olabilir.
III. L cismi pozitif yükle yüklü ise M cismi nötr olabilir.
ifadelerinden hangileri doğrudur?

A) Yalnız I. B) I ve II. C) II ve III. D) I, II ve III.

4. Aşağıdaki görselde ebonit çubuk nötr yün kumaşa, cam çubuk ise nötr ipek kumaşa sürtülüyor.

Ebonit çubuk Cam çubuk
Yün kumaş İpek kumaş
Ebonit ve cam çubukların sürtülmeden önceki ve sonraki yükleri aşağıdaki grafiklerde gösterilmiştir.
Pozitif yük sayısı Pozitif yük sayısı
6 Cam çubuk 6 Cam çubuk
5 5
4 Ebonit çubuk 4 Ebonit çubuk
3 3
2 2
1 1
0 Negatif yük sayısı 0 Negatif yük sayısı
1 2 3 4 5 6 1 2 3 4 5 6
Sürtülmeden önce Sürtülmeden sonra
Bu bilgilere göre bu olayda son durumla ilgili yapılan aşağıdaki yorumların hangisi doğrudur?
A) İpek ve yün kumaşlar aynı cins yükle yüklenmiş olur.
B) Ebonit ve cam çubukların negatif yük sayıları eşittir.

C) Yün kumaş ve cam çubuk aynı tür elektrik yüküne sahiptir.
D) İpek kumaş ve ebonit çubuk birbirini çekebilir.
