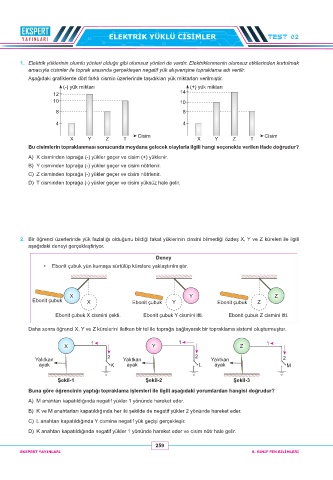

Page 259 - 8. SINIF FEN BİLİMLERİ

ELEKTRİK YÜKLÜ CİSİMLER TEST 02

1. Elektrik yüklerinin olumlu yönleri olduğu gibi olumsuz yönleri de vardır. Elektriklenmenin olumsuz etkilerinden kurtulmak
amacıyla cisimler ile toprak arasında gerçekleşen negatif yük alışverişine topraklama adı verilir.
Aşağıdaki grafiklerde dört farklı cismin üzerlerinde taşıdıkları yük miktarları verilmiştir.
(-) yük miktarı (+) yük miktarı
12 14
10 10

8 8
4 4

Cisim Cisim
X Y Z T X Y Z T
Bu cisimlerin topraklanması sonucunda meydana gelecek olaylarla ilgili hangi seçenekte verilen ifade doğrudur?
A) X cisminden toprağa (-) yükler geçer ve cisim (+) yüklenir.
B) Y cisminden toprağa (-) yükler geçer ve cisim nötrlenir.
C) Z cisminden toprağa (-) yükler geçer ve cisim nötrlenir.
D) T cisminden toprağa (-) yükler geçer ve cisim yüksüz hale gelir.

2. Bir öğrenci üzerlerinde yük fazlalığı olduğunu bildiği fakat yüklerinin cinsini bilmediği özdeş X, Y ve Z küreleri ile ilgili
aşağıdaki deneyi gerçekleştiriyor.
Deney
• Ebonit çubuk yün kumaşa sürtülüp kürelere yaklaştırılmıştır.

X Y Z
Ebonit çubuk X Ebonit çubuk Y Ebonit çubuk Z

Ebonit çubuk X cismini çekti. Ebonit çubuk Y cismini itti. Ebonit çubuk Z cismini itti.

Daha sonra öğrenci X, Y ve Z kürelerini iletken bir tel ile toprağa bağlayarak bir topraklama sistemi oluşturmuştur.

1 1 1
X Y Z

Yalıtkan 2 Yalıtkan 2 Yalıtkan 2
ayak K ayak L ayak M

Şekil-1 Şekil-2 Şekil-3
Buna göre öğrencinin yaptığı topraklama işlemleri ile ilgili aşağıdaki yorumlardan hangisi doğrudur?
A) M anahtarı kapatıldığında negatif yükler 1 yönünde hareket eder.

B) K ve M anahtarları kapatıldığında her iki şekilde de negatif yükler 2 yönünde hareket eder.
C) L anahtarı kapatıldığında Y cismine negatif yük geçişi gerçekleşir.
D) K anahtarı kapatıldığında negatif yükler 1 yönünde hareket eder ve cisim nötr hale gelir.

259
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
