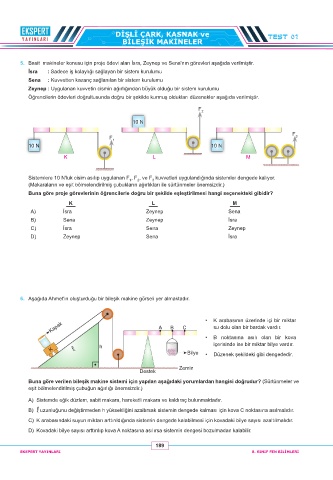

Page 189 - 8. SINIF FEN BİLİMLERİ

DİŞLİ ÇARK, KASNAK ve
BİLEŞİK MAKİNELER TEST 01

5. Basit makineler konusu için proje ödevi alan İsra, Zeynep ve Sena'nın görevleri aşağıda verilmiştir.
İsra : Sadece iş kolaylığı sağlayan bir sistem kurulumu
Sena : Kuvvetten kazanç sağlanılan bir sistem kurulumu
Zeynep : Uygulanan kuvvetin cismin ağırlığından büyük olduğu bir sistem kurulumu
Öğrencilerin ödevleri doğrultusunda doğru bir şekilde kurmuş oldukları düzenekler aşağıda verilmiştir.

F 2

10 N
F
F 1 3
10 N 10 N
K L M

Sistemlere 10 N'luk cisim asılıp uygulanan F , F , ve F kuvvetleri uygulandığında sistemler dengede kalıyor.
3
2
1
(Makaraların ve eşit bölmelendirilmiş çubukların ağırlıkları ile sürtünmeler önemsizdir.)
Buna göre proje görevlerinin öğrencilerle doğru bir şekilde eşleştirilmesi hangi seçenekteki gibidir?
K L M
A) İsra Zeynep Sena
B) Sena Zeynep İsra
C) İsra Sena Zeynep
D) Zeynep Sena İsra

6. Aşağıda Ahmet'in oluşturduğu bir bileşik makine görseli yer almaktadır.

• K arabasının üzerinde içi bir miktar
Kapak A B C su dolu olan bir bardak vardır.

• B noktasına asılı olan bir kova
içerisinde ise bir miktar bilye vardır.
K h Bilye • Düzenek şekildeki gibi dengededir.

Zemin
Destek
Buna göre verilen bileşik makine sistemi için yapılan aşağıdaki yorumlardan hangisi doğrudur? (Sürtünmeler ve
eşit bölmelendirilmiş çubuğun ağırlığı önemsizdir.)
A) Sistemde eğik düzlem, sabit makara, hareketli makara ve kaldıraç bulunmaktadır.
B) uzunluğunu değiştirmeden h yüksekliğini azaltırsak sistemin dengede kalması için kova C noktasına asılmalıdır.

C) K arabasındaki suyun miktarı arttırıldığında sistemin dengede kalabilmesi için kovadaki bilye sayısı azaltılmalıdır.
D) Kovadaki bilye sayısı arttırılıp kova A noktasına asılırsa sistemin dengesi bozulmadan kalabilir.

189
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
