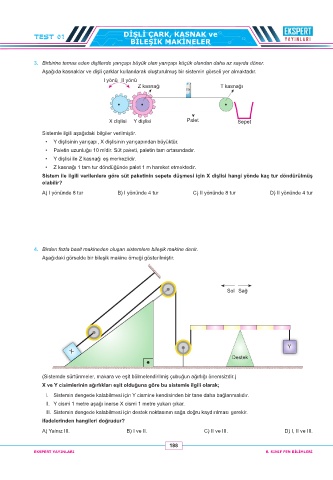

DİŞLİ ÇARK, KASNAK ve
TEST 01
BİLEŞİK MAKİNELER

3. Birbirine temas eden dişlilerde yarıçapı büyük olan yarıçapı küçük olandan daha az sayıda döner.
Aşağıda kasnaklar ve dişli çarklar kullanılarak oluşturulmuş bir sistemin görseli yer almaktadır.
I yönü II yönü
Z kasnağı T kasnağı
Süt

X dişlisi Y dişlisi Palet Sepet
Sistemle ilgili aşağıdaki bilgiler verilmiştir.
• Y dişlisinin yarıçapı, X dişlisinin yarıçapından büyüktür.
• Paletin uzunluğu 10 m'dir. Süt paketi, paletin tam ortasındadır.
• Y dişlisi ile Z kasnağı eş merkezlidir.
• Z kasnağı 1 tam tur döndüğünde palet 1 m hareket etmektedir.
Sistem ile ilgili verilenlere göre süt paketinin sepete düşmesi için X dişlisi hangi yönde kaç tur döndürülmüş
olabilir?
A) I yönünde 8 tur B) I yönünde 4 tur C) II yönünde 8 tur D) II yönünde 4 tur

4. Birden fazla basit makineden oluşan sistemlere bileşik makine denir.
Aşağıdaki görselde bir bileşik makine örneği gösterilmiştir.

Sol Sağ

Y
X
Destek

(Sistemde sürtünmeler, makara ve eşit bölmelendirilmiş çubuğun ağırlığı önemsizdir.)
X ve Y cisimlerinin ağırlıkları eşit olduğuna göre bu sistemle ilgili olarak;
I. Sistemin dengede kalabilmesi için Y cismine kendisinden bir tane daha bağlanmalıdır.
II. Y cismi 1 metre aşağı inerse X cismi 1 metre yukarı çıkar.
III. Sistemin dengede kalabilmesi için destek noktasının sağa doğru kaydırılması gerekir.
ifadelerinden hangileri doğrudur?
A) Yalnız III. B) I ve II. C) II ve III. D) I, II ve III.
