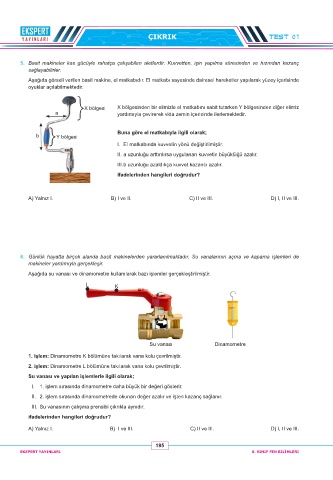

Page 185 - 8. SINIF FEN BİLİMLERİ

ÇIKRIK TEST 01

5. Basit makineler kas gücüyle rahatça çalışabilen aletlerdir. Kuvvetten, işin yapılma süresinden ve hızından kazanç
sağlayabilirler.

Aşağıda görseli verilen basit makine, el matkabıdır. El matkabı sayesinde dairesel hareketler yapılarak yüzey içerisinde
oyuklar açılabilmektedir.

X bölgesi X bölgesinden bir elimizle el matkabını sabit tutarken Y bölgesinden diğer elimiz
a yardımıyla çevirerek vida zemin içerisinde ilerlemektedir.

Buna göre el matkabıyla ilgili olarak;
b Y bölgesi
I. El matkabında kuvvetin yönü değiştirilmiştir.
II. a uzunluğu arttırılırsa uygulanan kuvvetin büyüklüğü azalır.
III. b uzunluğu azaldıkça kuvvet kazancı azalır.
ifadelerinden hangileri doğrudur?

A) Yalnız I. B) I ve II. C) II ve III. D) I, II ve III.

6. Günlük hayatta birçok alanda basit makinelerden yararlanılmaktadır. Su vanalarının açma ve kapama işlemleri de
makineler yardımıyla gerçekleşir.
Aşağıda su vanası ve dinamometre kullanılarak bazı işlemler gerçekleştirilmiştir.
L K

Su vanası Dinamometre

1. işlem: Dinamometre K bölümüne takılarak vana kolu çevrilmiştir.
2. işlem: Dinamometre L bölümüne takılarak vana kolu çevrilmiştir.
Su vanası ve yapılan işlemlerle ilgili olarak;
I. 1. işlem sırasında dinamometre daha büyük bir değeri gösterir.

II. 2. işlem sırasında dinamometrede okunan değer azalır ve işten kazanç sağlanır.
III. Su vanasının çalışma prensibi çıkrıkla aynıdır.
ifadelerinden hangileri doğrudur?
A) Yalnız I. B) I ve III. C) II ve III. D) I, II ve III.

185
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
