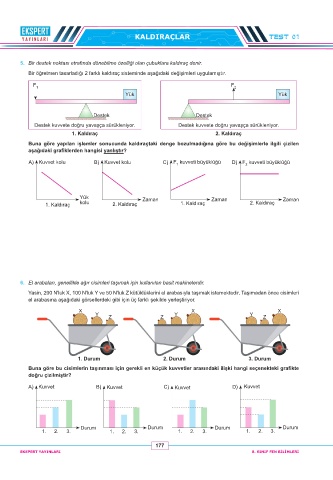

KALDIRAÇLAR TEST 01

5. Bir destek noktası etrafında dönebilme özelliği olan çubuklara kaldıraç denir.
Bir öğretmen tasarladığı 2 farklı kaldıraç sisteminde aşağıdaki değişimleri uygulamıştır.

F 1 F 2
Yük Yük

Destek Destek
Destek kuvvete doğru yavaşça sürükleniyor. Destek kuvvete doğru yavaşça sürükleniyor.
1. Kaldıraç 2. Kaldıraç
Buna göre yapılan işlemler sonucunda kaldıraçtaki denge bozulmadığına göre bu değişimlerle ilgili çizilen
aşağıdaki grafiklerden hangisi yanlıştır?
A) Kuvvet kolu B) Kuvvet kolu C) F kuvveti büyüklüğü D) F kuvveti büyüklüğü
2
1

Yük Zaman Zaman Zaman
1. Kaldıraç kolu 2. Kaldıraç 1. Kaldıraç 2. Kaldıraç

6. El arabaları, genellikle ağır cisimleri taşımak için kullanılan basit makinelerdir.
Yasin, 200 N'luk X, 100 N'luk Y ve 50 N'luk Z kütüklüklerini el arabasıyla taşımak istemektedir. Taşımadan önce cisimleri
el arabasına aşağıdaki görsellerdeki gibi için üç farklı şekilde yerleştiriyor.

X X X
Y Z Z Y Y Z

1. Durum 2. Durum 3. Durum
Buna göre bu cisimlerin taşınması için gerekli en küçük kuvvetler arasındaki ilişki hangi seçenekteki grafikte
doğru çizilmiştir?
A) Kuvvet B) Kuvvet C) Kuvvet D) Kuvvet

Durum Durum Durum Durum
1. 2. 3. 1. 2. 3. 1. 2. 3. 1. 2. 3.

177
