Page 173 - 8. SINIF FEN BİLİMLERİ

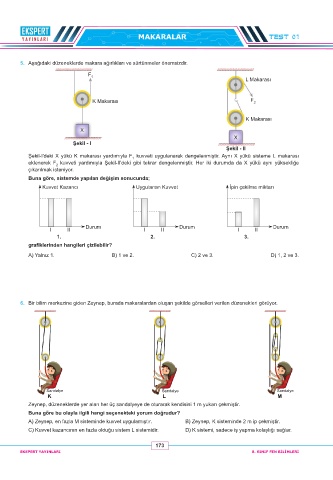

MAKARALAR TEST 01

5. Aşağıdaki düzeneklerde makara ağırlıkları ve sürtünmeler önemsizdir.
F
1
L Makarası

K Makarası F 2

K Makarası

X
X
Şekil - I
Şekil - II
Şekil-I'deki X yükü K makarası yardımıyla F kuvveti uygulanarak dengelenmiştir. Aynı X yükü sisteme L makarası
1
eklenerek F kuvveti yardımıyla Şekil-II'deki gibi tekrar dengelenmiştir. Her iki durumda da X yükü aynı yüksekliğe
2
çıkarılmak isteniyor.
Buna göre, sistemde yapılan değişim sonucunda;
Kuvvet Kazancı Uygulanan Kuvvet İpin çekilme miktarı

Durum Durum Durum
I II I II I II
1. 2. 3.
grafiklerinden hangileri çizilebilir?

A) Yalnız 1. B) 1 ve 2. C) 2 ve 3. D) 1, 2 ve 3.

6. Bir bilim merkezine giden Zeynep, burada makaralardan oluşan şekilde görselleri verilen düzenekleri görüyor.

Sandalye Sandalye Sandalye
K L M
Zeynep, düzeneklerde yer alan her üç sandalyeye de oturarak kendisini 1 m yukarı çekmiştir.
Buna göre bu olayla ilgili hangi seçenekteki yorum doğrudur?
A) Zeynep, en fazla M sisteminde kuvvet uygulamıştır. B) Zeynep, K sisteminde 2 m ip çekmiştir.
C) Kuvvet kazancının en fazla olduğu sistem L sistemidir. D) K sistemi, sadece iş yapma kolaylığı sağlar.

173
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
