TEST 01 KALDIRAÇLAR

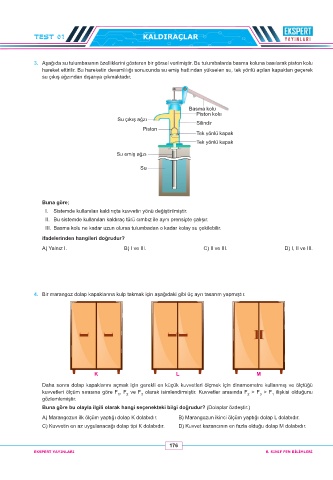

3. Aşağıda su tulumbasının özelliklerini gösteren bir görsel verilmiştir. Bu tulumbalarda basma koluna basılarak piston kolu
hareket ettirilir. Bu hareketin devamlılığı sonucunda su emiş hattından yükselen su, tek yönlü açılan kapaktan geçerek
su çıkış ağzından dışarıya çıkmaktadır.

Basma kolu
Piston kolu
Su çıkış ağzı
Silindir
Piston
Tek yönlü kapak
Tek yönlü kapak

Su emiş ağzı

Su

Buna göre;
I. Sistemde kullanılan kaldırıçta kuvvetin yönü değiştirilmiştir.
II. Bu sistemde kullanılan kaldıraç türü cımbız ile aynı prensipte çalışır.
III. Basma kolu ne kadar uzun olursa tulumbadan o kadar kolay su çekilebilir.
ifadelerinden hangileri doğrudur?
A) Yalnız I. B) I ve III. C) II ve III. D) I, II ve III.

4. Bir marangoz dolap kapaklarına kulp takmak için aşağıdaki gibi üç ayrı tasarım yapmıştır.

K L M
Daha sonra dolap kapaklarını açmak için gerekli en küçük kuvvetleri ölçmek için dinamometre kullanmış ve ölçtüğü
kuvvetleri ölçüm sırasına göre F , F ve F olarak isimlendirmiştir. Kuvvetler arasında F > F > F ilişkisi olduğunu
1
3
2
1
3
2
gözlemlemiştir.
Buna göre bu olayla ilgili olarak hangi seçenekteki bilgi doğrudur? (Dolaplar özdeştir.)
A) Marangozun ilk ölçüm yaptığı dolap K dolabıdır. B) Marangozun ikinci ölçüm yaptığı dolap L dolabıdır.
C) Kuvvetin en az uygulanacağı dolap tipi K dolabıdır. D) Kuvvet kazancının en fazla olduğu dolap M dolabıdır.
