E K S P E R T YAŞAMIMIZDAKİ ELEKTRİK

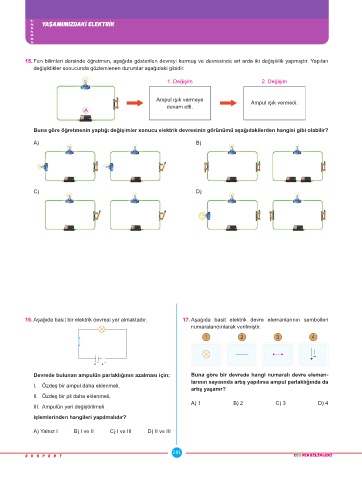

15. Fen bilimleri dersinde öğretmen, aşağıda gösterilen devreyi kurmuş ve devresinde art arda iki değişiklik yapmıştır. Yapılan
değişiklikler sonucunda gözlemlenen durumlar aşağıdaki gibidir.
1. Değ ş m 2. Değ ş m

Ampul ışık vermeye Ampul ışık vermed .
devam ett .
A

Buna göre öğretmenin yaptığı değişimler sonucu elektrik devresinin görünümü aşağıdakilerden hangisi gibi olabilir?
A) B)

C) D)

16. Aşağıda basit bir elektrik devresi yer almaktadır. 17. Aşağıda basit elektrik devre elemanlarının sembolleri
numaralandırılarak verilmiştir.
1 2 3 4

+ –
– –
+ +
Devrede bulunan ampulün parlaklığının azalması için; Buna göre bir devrede hangi numaralı devre eleman-
larının sayısında artış yapılırsa ampul parlaklığında da
I. Özdeş bir ampul daha eklenmeli,
artış yaşanır?
II. Özdeş bir pil daha eklenmeli,
A) 1 B) 2 C) 3 D) 4
III. Ampulün yeri değiştirilmeli
işlemlerinden hangileri yapılmalıdır?

A) Yalnız I B) I ve II C) I ve III D) II ve III

281
