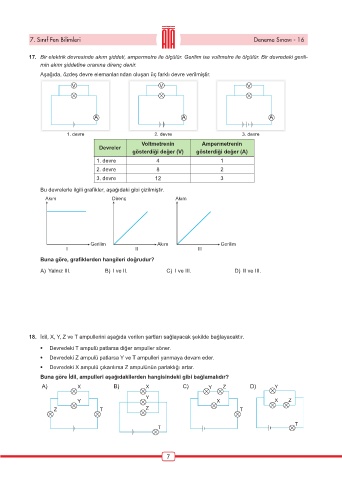

7. Sınıf Fen Bilimleri Deneme Sınavı - 16
17. Bir elektrik devresinde akım şiddeti, ampermetre ile ölçülür. Gerilim ise voltmetre ile ölçülür. Bir devredeki gerili-
min akım şiddetine oranına direnç denir.
Aşağıda, özdeş devre elemanlarından oluşan üç farklı devre verilmiştir.
V V V
A A A
1. devre 2. devre 3. devre
Voltmetrenin Ampermetrenin
Devreler
gösterdiği değer (V) gösterdiği değer (A)
1. devre 4 1
2. devre 8 2
3. devre 12 3
Bu devrelerle ilgili grafikler, aşağıdaki gibi çizilmiştir.
Akım D�renç Akım
Ger�l�m Akım Ger�l�m
I II III
Buna göre, grafiklerden hangileri doğrudur?
A) Yalnız III. B) I ve II. C) I ve III. D) II ve III.
18. İdil, X, Y, Z ve T ampullerini aşağıda verilen şartları sağlayacak şekilde bağlayacaktır.
• Devredeki T ampulü patlarsa diğer ampuller söner.
• Devredeki Z ampulü patlarsa Y ve T ampulleri yanmaya devam eder.
• Devredeki X ampulü çıkarılırsa Z ampulünün parlaklığı artar.
Buna göre İdil, ampulleri aşağıdakilerden hangisindeki gibi bağlamalıdır?
A) X B) X C) Y Z D) Y
Y
Y X X Z
Z T Z T
T
T
