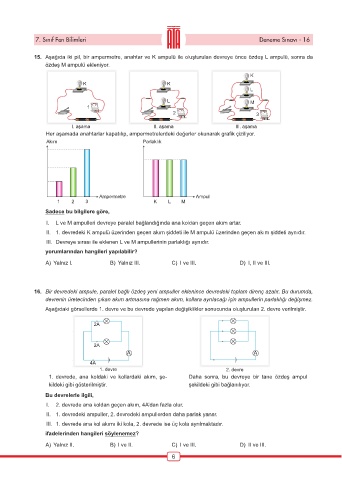

7. Sınıf Fen Bilimleri Deneme Sınavı - 16

15. Aşağıda iki pil, bir ampermetre, anahtar ve K ampulü ile oluşturulan devreye önce özdeş L ampulü, sonra da
özdeş M ampulü ekleniyor.
K
K K
L
L M
1 A
2 A 3 A

I. aşama II. aşama III. aşama
Her aşamada anahtarlar kapatılıp, ampermetrelerdeki değerler okunarak grafik çiziliyor.
Akım Parlaklık

Ampermetre Ampul
1 2 3 K L M
Sadece bu bilgilere göre,
I. L ve M ampulleri devreye paralel bağlandığında ana koldan geçen akım artar.
II. 1. devredeki K ampulü üzerinden geçen akım şiddeti ile M ampulü üzerinden geçen akım şiddeti aynıdır.
III. Devreye sırası ile eklenen L ve M ampullerinin parlaklığı aynıdır.
yorumlarından hangileri yapılabilir?

A) Yalnız I. B) Yalnız III. C) I ve III. D) I, II ve III.

16. Bir devredeki ampule, paralel bağlı özdeş yeni ampuller eklenince devredeki toplam direnç azalır. Bu durumda,
devrenin üretecinden çıkan akım artmasına rağmen akım, kollara ayrılacağı için ampullerin parlaklığı değişmez.
Aşağıdaki görsellerde 1. devre ve bu devrede yapılan değişiklikler sonucunda oluşturulan 2. devre verilmiştir.

2A

2A
A A
4A
1. devre 2. devre
1. devrede, ana koldaki ve kollardaki akım, şe- Daha sonra, bu devreye bir tane özdeş ampul
kildeki gibi gösterilmiştir. şekildeki gibi bağlanılıyor.
Bu devrelerle ilgili,
I. 2. devrede ana koldan geçen akım, 4A’dan fazla olur.
II. 1. devredeki ampuller, 2. devredeki ampullerden daha parlak yanar.
III. 1. devrede ana kol akımı iki kola, 2. devrede ise üç kola ayrılmaktadır.
ifadelerinden hangileri söylenemez?
A) Yalnız II. B) I ve II. C) I ve III. D) II ve III.

6
