Page 237 - 8. SINIF FEN BİLİMLERİ

SARMAL DENEME - 6 DENEME 6

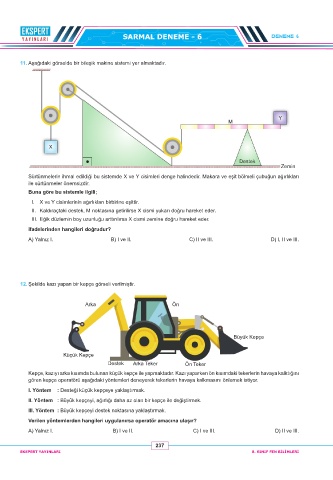

11. Aşağıdaki görselde bir bileşik makine sistemi yer almaktadır.

Y
M

X

Destek
Zemin

Sürtünmelerin ihmal edildiği bu sistemde X ve Y cisimleri denge halindedir. Makara ve eşit bölmeli çubuğun ağırlıkları
ile sürtünmeler önemsizdir.
Buna göre bu sistemle ilgili;
I. X ve Y cisimlerinin ağırlıkları birbirine eşittir.
II. Kaldıraçtaki destek, M noktasına getirilirse X cismi yukarı doğru hareket eder.
III. Eğik düzlemin boy uzunluğu arttırılırsa X cismi zemine doğru hareket eder.
ifadelerinden hangileri doğrudur?
A) Yalnız I. B) I ve II. C) II ve III. D) I, II ve III.

12. Şekilde kazı yapan bir kepçe görseli verilmiştir.

Arka Ön

Büyük Kepçe

Küçük Kepçe
Destek Arka Teker Ön Teker
Kepçe, kazıyı arka kısımda bulunan küçük kepçe ile yapmaktadır. Kazı yaparken ön kısımdaki tekerlerin havaya kalktığını
gören kepçe operatörü aşağıdaki yöntemleri deneyerek tekerlerin havaya kalkmasını önlemek istiyor.
I. Yöntem : Desteği küçük kepçeye yaklaştırmak.
II. Yöntem : Büyük kepçeyi, ağırlığı daha az olan bir kepçe ile değiştirmek.

III. Yöntem : Büyük kepçeyi destek noktasına yaklaştırmak.
Verilen yöntemlerden hangileri uygulanırsa operatör amacına ulaşır?
A) Yalnız I. B) I ve II. C) I ve III. D) II ve III.

237
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
