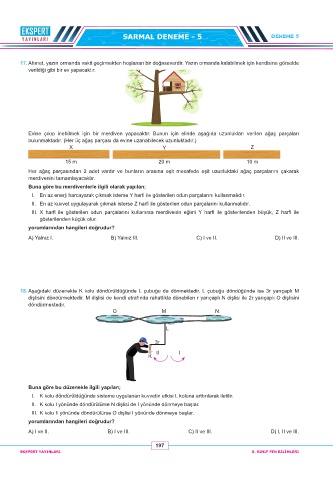

Page 197 - 8. SINIF FEN BİLİMLERİ

SARMAL DENEME - 5 DENEME 5

17. Ahmet, yazın ormanda vakit geçirmekten hoşlanan bir doğaseverdir. Yazın ormanda kalabilmek için kendisine görselde
verildiği gibi bir ev yapacaktır.

Evine çıkıp inebilmek için bir merdiven yapacaktır. Bunun için elinde aşağıda uzunlukları verilen ağaç parçaları
bulunmaktadır. (Her üç ağaç parçası da evine uzanabilecek uzunluktadır.)
X Y Z

15 m 20 m 10 m
Her ağaç parçasından 2 adet vardır ve bunların arasına eşit mesafede eşit uzunluktaki ağaç parçalarını çakarak
merdivenini tamamlayacaktır.
Buna göre bu merdivenlerle ilgili olarak yapılan;
I. En az enerji harcayarak çıkmak isterse Y harfi ile gösterilen odun parçalarını kullanmalıdır.
II. En az kuvvet uygulayarak çıkmak isterse Z harfi ile gösterilen odun parçalarını kullanmalıdır.
III. X harfi ile gösterilen odun parçalarını kullanırsa merdivenin eğimi Y harfi ile gösterilenden büyük, Z harfi ile
gösterilenden küçük olur.
yorumlarından hangileri doğrudur?
A) Yalnız I. B) Yalnız III. C) I ve II. D) II ve III.

18. Aşağıdaki düzenekte K kolu döndürüldüğünde L çubuğu da dönmektedir. L çubuğu döndüğünde ise 3r yarıçaplı M
dişlisini döndürmektedir. M dişlisi de kendi etrafında rahatlıkla dönebilen r yarıçaplı N dişlisi ile 2r yarıçaplı O dişlisini
döndürmektedir.
O M N

L

3r
II I
K

Buna göre bu düzenekle ilgili yapılan;
I. K kolu döndürüldüğünde sisteme uygulanan kuvvetin etkisi L koluna arttırılarak iletilir.
II. K kolu I yönünde döndürülürse N dişlisi de I yönünde dönmeye başlar.
III. K kolu II yönünde döndürülürse O dişlisi I yönünde dönmeye başlar.
yorumlarından hangileri doğrudur?
A) I ve II. B) I ve III. C) II ve III. D) I, II ve III.

197
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
