Page 196 - 8. SINIF FEN BİLİMLERİ

SARMAL DENEME - 5
DENEME 5

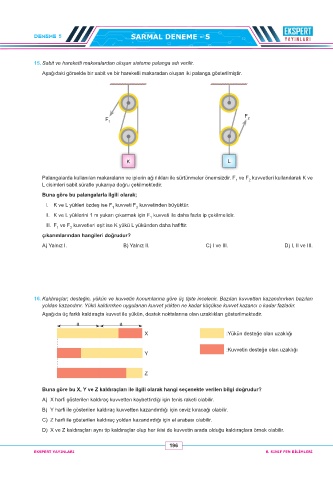

15. Sabit ve hareketli makaralardan oluşan sisteme palanga adı verilir.
Aşağıdaki görselde bir sabit ve bir hareketli makaradan oluşan iki palanga gösterilmiştir.

F
F 1 2

K L

Palangalarda kullanılan makaraların ve iplerin ağırlıkları ile sürtünmeler önemsizdir. F ve F kuvvetleri kullanılarak K ve
2
1
L cisimleri sabit süratle yukarıya doğru çekilmektedir.
Buna göre bu palangalarla ilgili olarak;
I. K ve L yükleri özdeş ise F kuvveti F kuvvetinden büyüktür.
2
1
II. K ve L yüklerini 1 m yukarı çıkarmak için F kuvveti ile daha fazla ip çekilmelidir.
1
III. F ve F kuvvetleri eşit ise K yükü L yükünden daha hafiftir.
1
2
çıkarımlarından hangileri doğrudur?
A) Yalnız I. B) Yalnız II. C) I ve III. D) I, II ve III.

16. Kaldıraçlar; desteğin, yükün ve kuvvetin konumlarına göre üç tipte incelenir. Bazıları kuvvetten kazandırırken bazıları
yoldan kazandırır. Yükü kaldırırken uygulanan kuvvet yükten ne kadar küçükse kuvvet kazancı o kadar fazladır.
Aşağıda üç farklı kaldıraçta kuvvet ile yükün, destek noktalarına olan uzaklıkları gösterilmektedir.
a a
X :Yükün desteğe olan uzaklığı

:Kuvvetin desteğe olan uzaklığı
Y

Z

Buna göre bu X, Y ve Z kaldıraçları ile ilgili olarak hangi seçenekte verilen bilgi doğrudur?
A) X harfi gösterilen kaldıraç kuvvetten kaybettirdiği için tenis raketi olabilir.
B) Y harfi ile gösterilen kaldıraç kuvvetten kazandırdığı için ceviz kıracağı olabilir.

C) Z harfi ile gösterilen kaldıraç yoldan kazandırdığı için el arabası olabilir.
D) X ve Z kaldıraçları aynı tip kaldıraçlar olup her ikisi de kuvvetin arada olduğu kaldıraçlara örnek olabilir.

196
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
