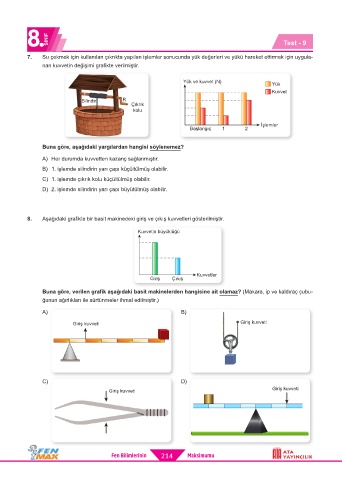

8 SINIF Test - 9

7. Su çekmek için kullanılan çıkrıkta yapılan işlemler sonucunda yük değerleri ve yükü hareket ettirmek için uygula-
nan kuvvetin değişimi grafikte verilmiştir.

Yük ve kuvvet (N)
Yük
r Kuvvet
Silindir R
Çıkrık
kolu

İşlemler
Başlangıç 1 2

Buna göre, aşağıdaki yargılardan hangisi söylenemez?
A) Her durumda kuvvetten kazanç sağlanmıştır.
B) 1. işlemde silindirin yarı çapı küçültülmüş olabilir.
C) 1. işlemde çıkrık kolu küçültülmüş olabilir.
D) 2. işlemde silindirin yarı çapı büyütülmüş olabilir.

8. Aşağıdaki grafikte bir basit makinedeki giriş ve çıkış kuvvetleri gösterilmiştir.
Kuvvetin büyüklüğü

Kuvvetler
Giriş Çıkış

Buna göre, verilen grafik aşağıdaki basit makinelerden hangisine ait olamaz? (Makara, ip ve kaldıraç çubu-
ğunun ağırlıkları ile sürtünmeler ihmal edilmiştir.)

A) B)
Giriş kuvveti Giriş kuvveti

C) D)
Giriş kuvveti Giriş kuvveti

Fen Bilimlerinin 214 Maksimumu
