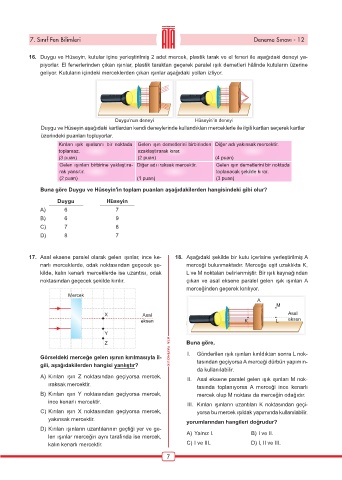

Page 96 - ATA YAYINCILIK 7. Sınıf 20 Deneme Fen Bilimleri

7. Sınıf Fen Bilimleri Deneme Sınavı - 12

16. Duygu ve Hüseyin, kutular içine yerleştirilmiş 2 adet mercek, plastik tarak ve el feneri ile aşağıdaki deneyi ya-
pıyorlar. El fenerlerinden çıkan ışınlar, plastik taraktan geçerek paralel ışık demetleri hâlinde kutuların üzerine
geliyor. Kutuların içindeki merceklerden çıkan ışınlar aşağıdaki yolları izliyor.

Duygu’nun deneyi Hüseyin’in deneyi
Duygu ve Hüseyin aşağıdaki kartlardan kendi deneylerinde kullandıkları merceklerle ile ilgili kartları seçerek kartlar
üzerindeki puanları topluyorlar.
Kırılan ışık ışınlarını bir noktada Gelen ışın demetlerini birbirinden Diğer adı yakınsak mercektir.
toplamaz. uzaklaştırarak kırar.
(3 puan) (2 puan) (4 puan)
Gelen ışınları birbirine yaklaştıra- Diğer adı ıraksak mercektir. Gelen ışın demetlerini bir noktada
rak yansıtır. toplanacak şekilde kırar.
(2 puan) (1 puan) (3 puan)
Buna göre Duygu ve Hüseyin'in toplam puanları aşağıdakilerden hangisindeki gibi olur?

Duygu Hüseyin
A) 6 7
B) 6 9
C) 7 8
D) 8 7

17. Asal eksene paralel olarak gelen ışınlar, ince ke- 18. Aşağıdaki şekilde bir kutu içerisine yerleştirilmiş A
narlı merceklerde, odak noktasından geçecek şe- merceği bulunmaktadır. Merceğe eşit uzaklıkta K,
kilde, kalın kenarlı merceklerde ise uzantısı, odak L ve M noktaları belirlenmiştir. Bir ışık kaynağından
noktasından geçecek şekilde kırılır. çıkan ve asal eksene paralel gelen ışık ışınları A
merceğinden geçerek kırılıyor.
Mercek
A
M
X Asal Asal
eksen K L eksen
Y
Z Buna göre,
I. Gönderilen ışık ışınları kırıldıktan sonra L nok-
Görseldeki merceğe gelen ışının kırılmasıyla il-
gili, aşağıdakilerden hangisi yanlıştır? tasından geçiyorsa A merceği dürbün yapımın-
da kullanılabilir.
A) Kırılan ışın Z noktasından geçiyorsa mercek, II. Asal eksene paralel gelen ışık ışınları M nok-
ıraksak mercektir. tasında toplanıyorsa A merceği ince kenarlı
B) Kırılan ışın Y noktasından geçiyorsa mercek, mercek olup M noktası da merceğin odağıdır.
ince kenarlı mercektir.
III. Kırılan ışınların uzantıları K noktasından geçi-
C) Kırılan ışın X noktasından geçiyorsa mercek, yorsa bu mercek ışıldak yapımında kullanılabilir.
yakınsak mercektir. yorumlarından hangileri doğrudur?
D) Kırılan ışınların uzantılarının geçtiği yer ve ge-
len ışınlar merceğin aynı tarafında ise mercek, A) Yalnız I. B) I ve II.
kalın kenarlı mercektir. C) I ve III. D) I, II ve III.

7
