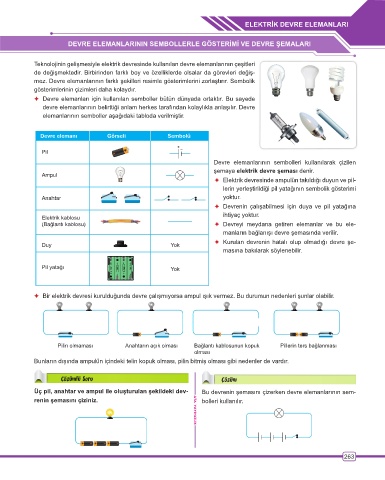

Page 264 - ATA YAYINCILIK 5. Sınıf Ben Korkmam Fen Bilimleri Soru Bankası

ELEKTRİK DEVRE ELEMANLARI

DEVRE ELEMANLARININ SEMBOLLERLE GÖSTERİMİ VE DEVRE ŞEMALARI

Teknolojinin gelişmesiyle elektrik devresinde kullanılan devre elemanlarının çeşitleri
de değişmektedir. Birbirinden farklı boy ve özelliklerde olsalar da görevleri değiş-
mez. Devre elemanlarının farklı şekilleri resimle gösterimlerini zorlaştırır. Sembolik
gösterimlerinin çizimleri daha kolaydır.
✦ Devre elemanları için kullanılan semboller bütün dünyada ortaktır. Bu sayede
devre elemanlarının belirttiği anlam herkes tarafından kolaylıkla anlaşılır. Devre
elemanlarının semboller aşağıdaki tabloda verilmiştir.

Devre elemanı Görseli Sembolü

Pil
Devre elemanlarının sembolleri kullanılarak çizilen
şemaya elektrik devre şeması denir.
Ampul
✦ Elektrik devresinde ampulün takıldığı duyun ve pil-
lerin yerleştirildiği pil yatağının sembolik gösterimi
Anahtar yoktur.
✦ Devrenin çalışabilmesi için duya ve pil yatağına
Elektrik kablosu ihtiyaç yoktur.
(Bağlantı kablosu) ✦ Devreyi meydana getiren elemanlar ve bu ele-
manların bağlanışı devre şemasında verilir.
✦ Kurulan devrenin hatalı olup olmadığı devre şe-
Duy Yok
masına bakılarak söylenebilir.

Pil yatağı Yok

✦ Bir elektrik devresi kurulduğunda devre çalışmıyorsa ampul ışık vermez. Bu durumun nedenleri şunlar olabilir.

Pilin olmaması Anahtarın açık olması Bağlantı kablosunun kopuk Pillerin ters bağlanması
olması
Bunların dışında ampulün içindeki telin kopuk olması, pilin bitmiş olması gibi nedenler de vardır.

Üç pil, anahtar ve ampul ile oluşturulan şekildeki dev- Bu devrenin şemasını çizerken devre elemanlarının sem-
renin şemasını çiziniz. bolleri kullanılır.
