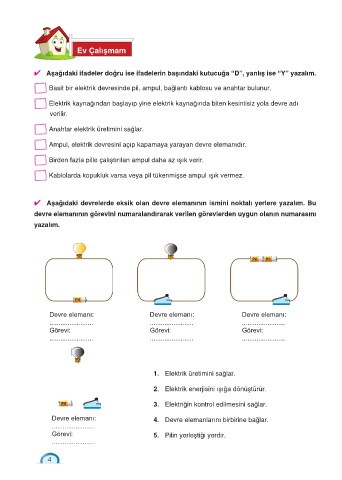

Ev Çalışmam

✔ Aşağıdaki ifadeler doğru ise ifadelerin başındaki kutucuğa “D”, yanlış ise “Y” yazalım.

Basit bir elektrik devresinde pil, ampul, bağlantı kablosu ve anahtar bulunur.

Elektrik kaynağından başlayıp yine elektrik kaynağında biten kesintisiz yola devre adı
verilir.

Anahtar elektrik üretimini sağlar.

Ampul, elektrik devresini açıp kapamaya yarayan devre elemanıdır.

Birden fazla pille çalıştırılan ampul daha az ışık verir.

Kablolarda kopukluk varsa veya pil tükenmişse ampul ışık vermez.

✔ Aşağıdaki devrelerde eksik olan devre elemanının ismini noktalı yerlere yazalım. Bu
devre elemanının görevini numaralandırarak verilen görevlerden uygun olanın numarasını
yazalım.

Pil Pil

Pil

Devre elemanı: Devre elemanı: Devre elemanı:
........................ ........................ ........................
Görevi: Görevi: Görevi:
........................ ........................ ........................

1. Elektrik üretimini sağlar.

2. Elektrik enerjisini ışığa dönüştürür.

Pil 3. Elektriğin kontrol edilmesini sağlar.

Devre elemanı: 4. Devre elemanlarını birbirine bağlar.
........................
Görevi: 5. Pilin yerleştiği yerdir.
........................

4
