20 AÇIK UÇLU VE KISA CEVAPLI SORULAR

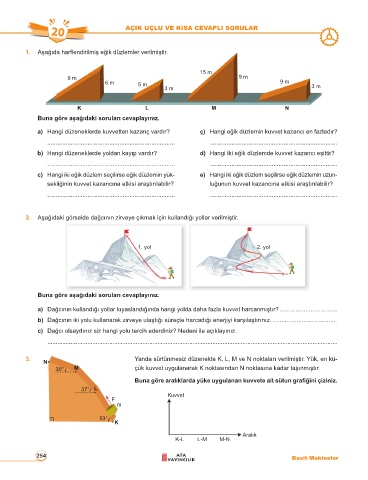

1. Aşağıda harflendirilmiş eğik düzlemler verilmiştir.

15 m
9 m 9 m
6 m 5 m 9 m
3 m 3 m

K L M N
Buna göre aşağıdaki soruları cevaplayınız.
a) Hangi düzeneklerde kuvvetten kazanç vardır? ç) Hangi eğik düzlemin kuvvet kazancı en fazladır?

............................................................................ ............................................................................
b) Hangi düzeneklerde yoldan kayıp vardır? d) Hangi iki eğik düzlemde kuvvet kazancı eşittir?
............................................................................ ............................................................................
c) Hangi iki eğik düzlem seçilirse eğik düzlemin yük- e) Hangi iki eğik düzlem seçilirse eğik düzlemin uzun-
sekliğinin kuvvet kazancına etkisi araştırılabilir? luğunun kuvvet kazancına etkisi araştırılabilir?
............................................................................ ............................................................................

2. Aşağıdaki görselde dağcının zirveye çıkmak için kullandığı yollar verilmiştir.

1. yol 2. yol

Buna göre aşağıdaki soruları cevaplayınız.

a) Dağcının kullandığı yollar kıyaslandığında hangi yolda daha fazla kuvvet harcanmıştır? ..................................
b) Dağcının iki yolu kullanarak zirveye ulaştığı süreçte harcadığı enerjiyi karşılaştırınız. ......................................

c) Dağcı olsaydınız siz hangi yolu tercih ederdiniz? Nedeni ile açıklayınız.
..............................................................................................................................................................................

3. N Yanda sürtünmesiz düzenekte K, L, M ve N noktaları verilmiştir. Yük, en kü-

30° M çük kuvvet uygulanarak K noktasından N noktasına kadar taşınmıştır.
Buna göre aralıklarda yüke uygulanan kuvvete ait sütun grafiğini çiziniz.
37° L
Kuvvet
F
m

53°
K
Aralık
K-L L-M M-N
