8. Sınıf Fen Bilimleri Deneme Sınavı - 12

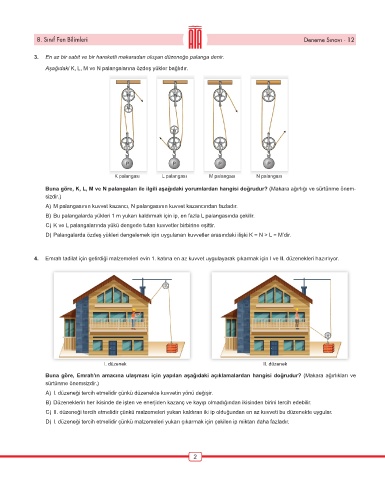

3. En az bir sabit ve bir hareketli makaradan oluşan düzeneğe palanga denir.
Aşağıdaki K, L, M ve N palangalarına özdeş yükler bağlıdır.

P P P P

K palangası L palangası M palangası N palangası
Buna göre, K, L, M ve N palangaları ile ilgili aşağıdaki yorumlardan hangisi doğrudur? (Makara ağırlığı ve sürtünme önem-
sizdir.)
A) M palangasının kuvvet kazancı, N palangasının kuvvet kazancından fazladır.
B) Bu palangalarda yükleri 1 m yukarı kaldırmak için ip, en fazla L palangasında çekilir.
C) K ve L palangalarında yükü dengede tutan kuvvetler birbirine eşittir.
D) Palangalarda özdeş yükleri dengelemek için uygulanan kuvvetler arasındaki ilişki K = N > L = M’dir.

4. Emrah tadilat için getirdiği malzemeleri evin 1. katına en az kuvvet uygulayarak çıkarmak için I ve II. düzenekleri hazırlıyor.

I. düzenek II. düzenek

Buna göre, Emrah'ın amacına ulaşması için yapılan aşağıdaki açıklamalardan hangisi doğrudur? (Makara ağırlıkları ve
sürtünme önemsizdir.)
A) I. düzeneği tercih etmelidir çünkü düzenekte kuvvetin yönü değişir.
B) Düzeneklerin her ikisinde de işten ve enerjiden kazanç ve kayıp olmadığından ikisinden birini tercih edebilir.
C) II. düzeneği tercih etmelidir çünkü malzemeleri yukarı kaldıran iki ip olduğundan en az kuvveti bu düzenekte uygular.
D) I. düzeneği tercih etmelidir çünkü malzemeleri yukarı çıkarmak için çekilen ip miktarı daha fazladır.
