8. Sınıf Fen Bilimleri Deneme Sınavı - 17

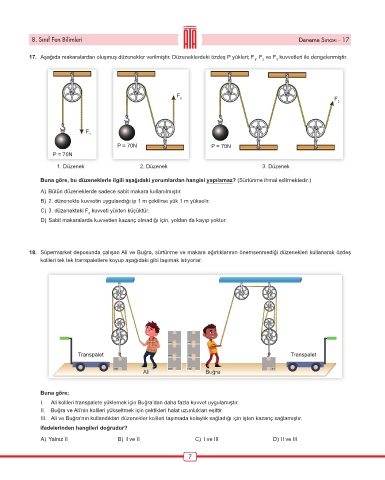

17. Aşağıda makaralardan oluşmuş düzenekler verilmiştir. Düzeneklerdeki özdeş P yükleri; F , F ve F kuvvetleri ile dengelenmiştir.
1 2 3

F
2 F
3

F
1
P = 70N P = 70N
P = 70N

1. Düzenek 2. Düzenek 3. Düzenek
Buna göre, bu düzeneklerle ilgili aşağıdaki yorumlardan hangisi yapılamaz? (Sürtünme ihmal edilmektedir.)

A) Bütün düzeneklerde sadece sabit makara kullanılmıştır.
B) 2. düzenekte kuvvetin uygulandığı ip 1 m çekilirse yük 1 m yükselir.
C) 3. düzenekteki F kuvveti yükten küçüktür.
3
D) Sabit makaralarda kuvvetten kazanç olmadığı için, yoldan da kayıp yoktur.

18. Süpermarket deposunda çalışan Ali ve Buğra, sürtünme ve makara ağırlıklarının önemsenmediği düzenekleri kullanarak özdeş
kolileri tek tek transpaletlere koyup aşağıdaki gibi taşımak istiyorlar.

Transpalet Transpalet

Ali Buğra

Buna göre;
I. Ali kolileri transpalete yüklemek için Buğra’dan daha fazla kuvvet uygulamıştır.
II. Buğra ve Ali’nin kolileri yükseltmek için çektikleri halat uzunlukları eşittir.
III. Ali ve Buğra’nın kullandıkları düzenekler kolileri taşımada kolaylık sağladığı için işten kazanç sağlamıştır.
ifadelerinden hangileri doğrudur?
A) Yalnız II B) I ve II C) I ve III D) II ve III
