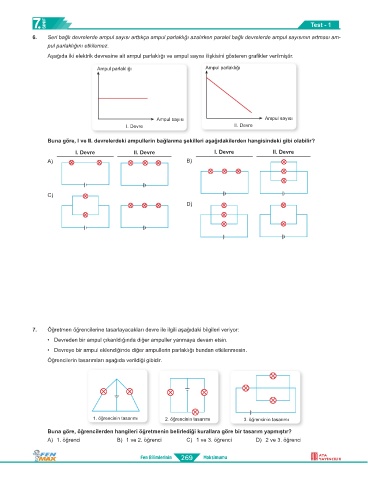

Page 270 - 7. Sınıf Fen Max Soru Bankası

7 SINIF Test - 1

6. Seri bağlı devrelerde ampul sayısı arttıkça ampul parlaklığı azalırken paralel bağlı devrelerde ampul sayısının artması am-
pul parlaklığını etkilemez.
Aşağıda iki elektrik devresine ait ampul parlaklığı ve ampul sayısı ilişkisini gösteren grafikler verilmiştir.

Ampul parlaklığı
Ampul parlaklığı
Ampul parlaklığı Ampul parlaklığı

Ampul sayısı Ampul sayısı
Ampul sayısı
Ampul sayısı
I. Devre II. Devre
II. Devre
I. Devre
Buna göre, I ve II. devrelerdeki ampullerin bağlanma şekilleri aşağıdakilerden hangisindeki gibi olabilir?
I. Devre II. Devre I. Devre II. Devre

A) B)

C)
D)

7. Öğretmen öğrencilerine tasarlayacakları devre ile ilgili aşağıdaki bilgileri veriyor:

• Devreden bir ampul çıkarıldığında diğer ampuller yanmaya devam etsin.
• Devreye bir ampul eklendiğinde diğer ampullerin parlaklığı bundan etkilenmesin.
Öğrencilerin tasarımları aşağıda verildiği gibidir.

1. öğrencinin tasarımı 2. öğrencinin tasarımı 3. öğrencinin tasarımı
1. öğrencinin tasarımı
3. öğrencinin tasarımı
3. öğrencinin tasarımı
2. öğrencinin tasarımı
1. öğrencinin tasarımı
2. öğrencinin tasarımı
Buna göre, öğrencilerden hangileri öğretmenin belirlediği kurallara göre bir tasarım yapmıştır?
A) 1. öğrenci B) 1 ve 2. öğrenci C) 1 ve 3. öğrenci D) 2 ve 3. öğrenci
