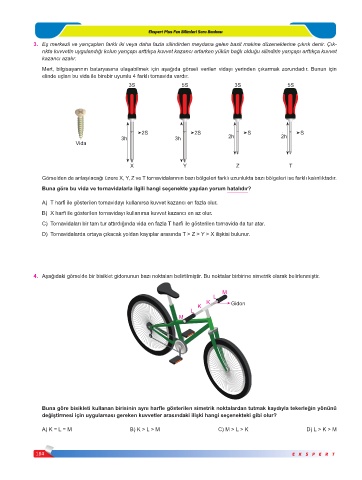

Page 184 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI

Ekspert Plus Fen Bilimleri Soru Bankası
3. Eş merkezli ve yarıçapları farklı iki veya daha fazla silindirden meydana gelen basit makine düzeneklerine çıkrık denir. Çık-
rıkta kuvvetin uygulandığı kolun yarıçapı arttıkça kuvvet kazancı artarken yükün bağlı olduğu silindirin yarıçapı arttıkça kuvvet
kazancı azalır.
Mert, bilgisayarının bataryasına ulaşabilmek için aşağıda görseli verilen vidayı yerinden çıkarmak zorundadır. Bunun için
elinde uçları bu vida ile birebir uyumlu 4 farklı tornavida vardır.
3S 5S 3S 5S

2S 2S S S
3h 3h 2h 2h
V da

X Y Z T

Görselden de anlaşılacağı üzere X, Y, Z ve T tornavidalarının bazı bölgeleri farklı uzunlukta bazı bölgeleri ise farklı kalınlıktadır.
Buna göre bu vida ve tornavidalarla ilgili hangi seçenekte yapılan yorum hatalıdır?

A) T harfi ile gösterilen tornavidayı kullanırsa kuvvet kazancı en fazla olur.
B) X harfi ile gösterilen tornavidayı kullanırsa kuvvet kazancı en az olur.
C) Tornavidaları bir tam tur attırdığında vida en fazla T harfi ile gösterilen tornavida da tur atar.
D) Tornavidalarda ortaya çıkacak yoldan kayıplar arasında T > Z > Y > X ilişkisi bulunur.

4. Aşağıdaki görselde bir bisiklet gidonunun bazı noktaları belirtilmiştir. Bu noktalar birbirine simetrik olarak belirlenmiştir.

M
L
K G don
K
L
M

Buna göre bisikleti kullanan birisinin aynı harfle gösterilen simetrik noktalardan tutmak kaydıyla tekerleğin yönünü
değiştirmesi için uygulaması gereken kuvvetler arasındaki ilişki hangi seçenekteki gibi olur?

A) K = L = M B) K > L > M C) M > L > K D) L > K > M
