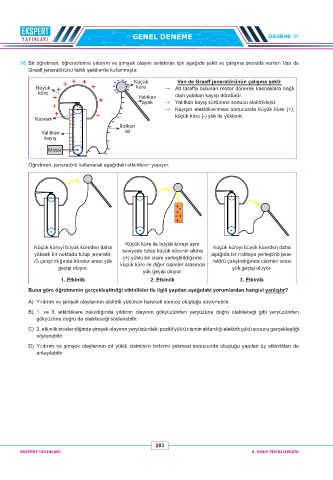

Page 283 - 8. SINIF FEN BİLİMLERİ

GENEL DENEME DENEME 07

18. Bir öğretmen, öğrencilerine yıldırım ve şimşek olayını anlatmak için aşağıda şekli ve çalışma prensibi verilen Van de
Graaff jeneratörünü farklı şekillerde kullanmıştır.

+ + + - - - - - - Küçük Van de Graaff jeneratörünün çalışma şekli:
Büyük + + - - - küre → Alt tarafta bulunan motor dönerek kasnaklara bağlı
küre - olan yalıtkan kayışı döndürür.
+ + - Yalıtkan
+ + + + - - ayak → Yalıtkan kayış sürtünme sonucu elektriklenir.
+
→
Kayışın elektriklenmesi sonucunda büyük küre (+),
+ + - + - + - küçük küre (-) yük ile yüklenir.
Kasnak + - - - - -
+ -
+ - - - İletken
+ - -
Yalıtkan - tel
kayış + - -
+ - - -
+ - - -
Motor + + - - - -
Öğretmen, jeneratörü kullanarak aşağıdaki etkinlikleri yapıyor.

+ -
+ + -
+

Küçük küre ile büyük küreyi aynı
Küçük küreyi büyük küreden daha seviyede tutup küçük kürenin altına Küçük küreyi büyük küreden daha
yüksek bir noktada tutup jeneratö- (+) yüklü bir cisim yerleştirildiğinde aşağıda bir noktaya yerleştirip jene-
rü çalıştırdığında küreler arası yük küçük küre ile diğer cisimler arasında ratörü çalıştırdığında cisimler arası
geçişi oluyor. yük geçişi oluyor.
yük geçişi oluyor.
1. Etkinlik 2. Etkinlik 3. Etkinlik
Buna göre öğretmenin gerçekleştirdiği etkinlikler ile ilgili yapılan aşağıdaki yorumlardan hangisi yanlıştır?

A) Yıldırım ve şimşek olaylarının elektrik yükünün hareketi sonucu oluştuğu söylenebilir.
B) 1. ve 3. etkinliklere bakıldığında yıldırım olayının gökyüzünden yeryüzüne doğru olabileceği gibi yeryüzünden
gökyüzüne doğru da olabileceği söylenebilir.
C) 2. etkinlik incelendiğinde şimşek olayının yeryüzündeki pozitif yüklü cismin aktardığı elektrik yükü sonucu gerçekleştiği
söylenebilir.
D) Yıldırım ve şimşek olaylarının zıt yüklü cisimlerin birbirini çekmesi sonucunda oluştuğu yapılan üç etkinlikten de
anlaşılabilir.

283
EKSPERT YAYINLARI 8. SINIF FEN BİLİMLERİ
